激光切割機一般有電容尋邊、光電尋邊以及手動尋邊三種方式。

單擊“數控”分頁下的“尋邊”按鈕下拉三角形。

用戶可以根據自己的條件選擇最為合適的尋邊方式來確定板材擺放位置。尋邊結果將顯示在繪圖區右上方

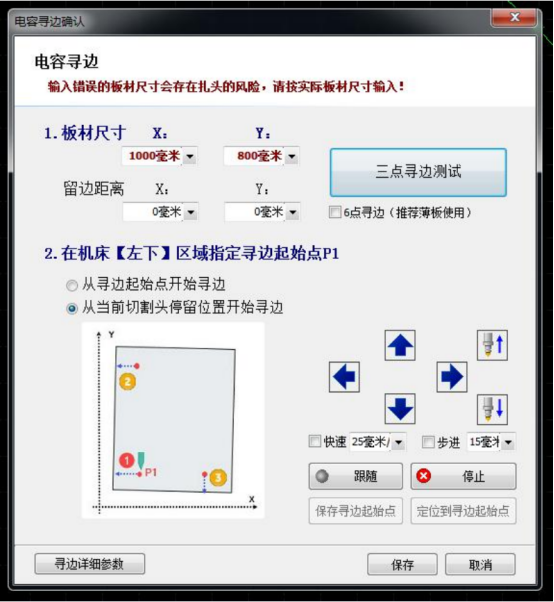

進入電容尋邊頁面后我們可以看到：

在對話框中我們可以看到“電容尋邊”中的參數，接下來我們對這個版塊進行詳?shù)慕忉尅?/p>

板材尺寸 X ：為板材在機床X軸方向的長度；

板材尺寸 Y ：為板材在機床Y軸方向的長度。 三點尋邊的后兩個點的坐標位置是根據板材尺寸自動計算的，請確保該參數與實際尋邊的 板材尺寸相匹配，建議設置略小于實際尋邊的板材尺寸，錯誤的設置存在扎頭的風險。

留邊距離：尋邊的出邊的位置一般在板外，尋邊結束后會通過邊緣校正值將尋邊結束后找到的點調整至板內，留邊距離設置為正值會將該點再向板內偏移，負值向板外偏移，避免在板材邊緣切割引起抖動，如果您已經在排樣的時候設置了留邊距離，該值可以設置為 0。

6 點尋邊：推薦薄板使用，進行 6 次單點尋邊動作，有效避免齒尖對薄板尋邊造成的干擾。

從尋邊起始點開始尋邊可使每次尋邊都從固定點開始尋邊。您可以通過右側控制臺按鈕將切割頭點動到合適的起始位置然后保存尋邊起始點，請務必將切割頭移到板內作為尋邊起始位。

從當前切割頭停留位置開始尋邊即每次尋邊都從當前位置開始，請務必將切割頭移動到板內，確定下方有板才開始尋邊。

若選擇“加工前自動尋邊”，軟件會根據圖形?？奎c(diǎn)位置在空走或者開始加工前進行一次電容尋邊。

激光切割機如何尋邊？注意：尋邊前請回原點矯正機床坐標系且尋邊之前請務必確認切割頭可以正常跟隨。鋼板傾斜角不應超過 10 度。當用戶在此界面設置完參數之后可以進行手動尋邊測試。
